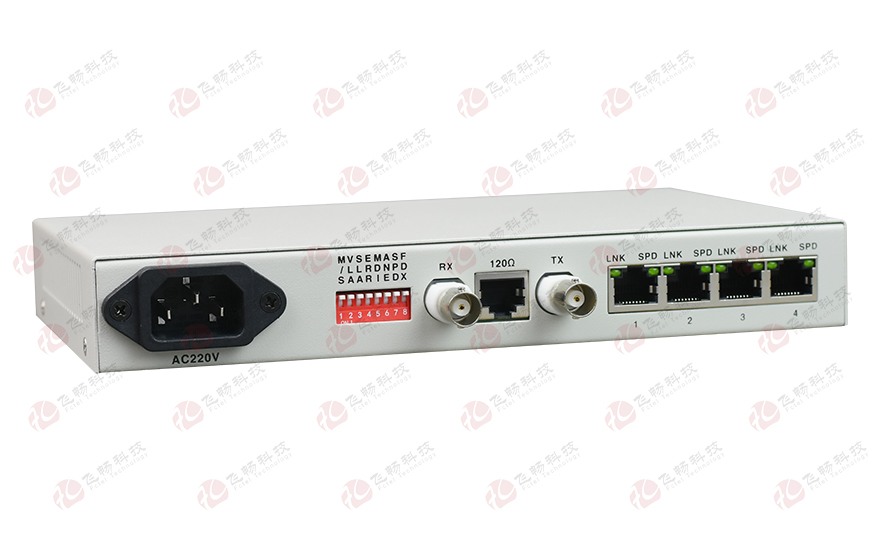

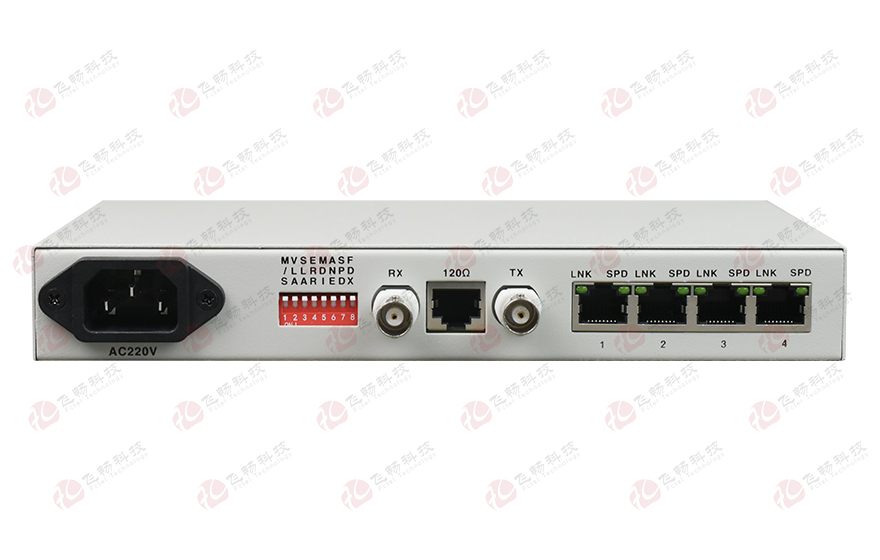

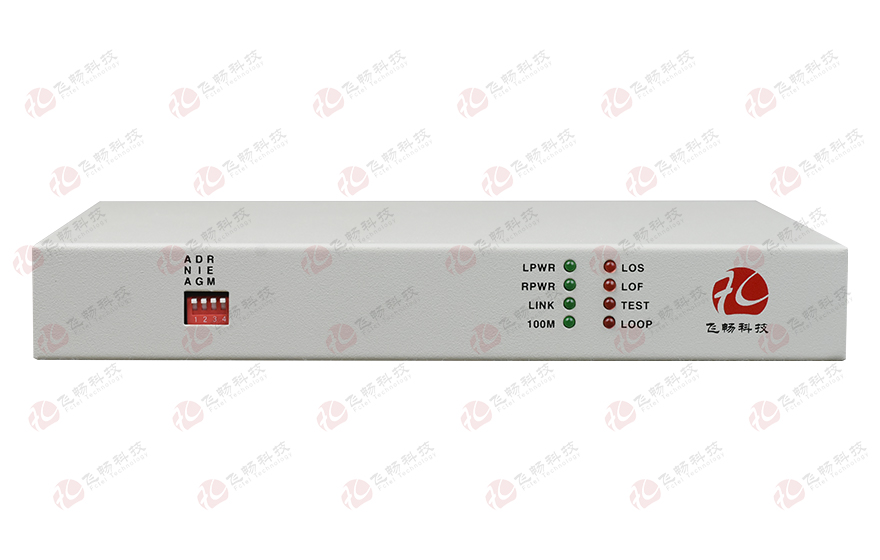

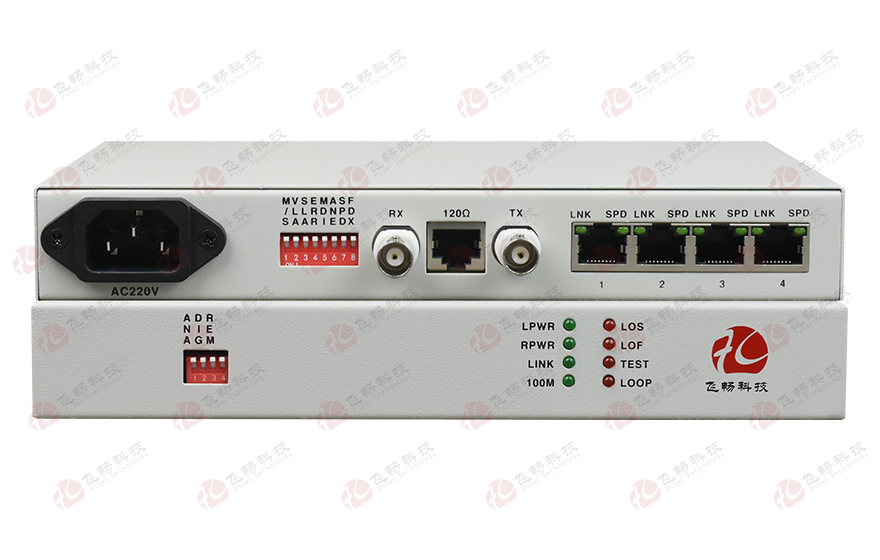

非成幀E1-4ETH邏輯隔離協議轉換器

型號：FCC-E1F4次留言

描述：1路非成幀E1轉4路百兆以太網協議轉換器帶E1 環回檢測功能。

產品描述
       本協議轉換器(接口轉換器)采用大規模FPGA設計， ITU-T G.703標準非成幀E1接口與4個10/100base-T以太網接口轉換，10/100base-T通道將其傳送到交換機、HUB、路由器、網橋或其他設備上。并能通過光端機等傳輸設備進行傳輸，聯網后可組成不同網段。本設備是一種高性能、自適應式遠程以太網橋。它體積小、成本低，很適宜對成本敏感的橋接應用，或作為比特流基礎結構上的局域網延伸器或分段器?？勺詣硬婚g斷地學習與其相連的局域網上的MAC地址，并將目的地址作為另一局域網的幀轉發。對TCP/IP協議透明，為網絡中不同接口設備之間的通信提供安全、無縫的連接。
       可以提供桌面式/19 英寸  1U 機架式/4U 機框插卡式   三種產品樣式，支持SNMP網管。
功能特點
技術參數
◆ 10/100M以太網接口
   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
   速    率：10/100M自適應，全/半雙工完全自適應
   MAC地址表：可以學習4096個MAC地址
   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
◆ E1 接口
   設備接口：設備接口符合G.703建議
   速   率： 2048Kb/s±50ppm
   碼   型： HDB3
   阻   抗： 非平衡式75Ω/平衡式120Ω
   非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
   抖動特性： 滿足G.742、G.823建議
   輸入口允許衰減：0～6dBm
◆ 電氣和機械特性
   系統電源：  AC180V ~ 260V；DC –48V；DC +24V
   功耗：         ≤10W
   外觀結構:    216（寬）X140（深）X31（高）mm迷你型
◆ 環境指標
   工作溫度：-10℃~+60℃(商業級)/-40℃—+85℃(工業級)
   儲存溫度：-40℃—+85℃
   工作濕度：0%—95%（無凝結）
   MTBF：    ＞100000小時
應用方案

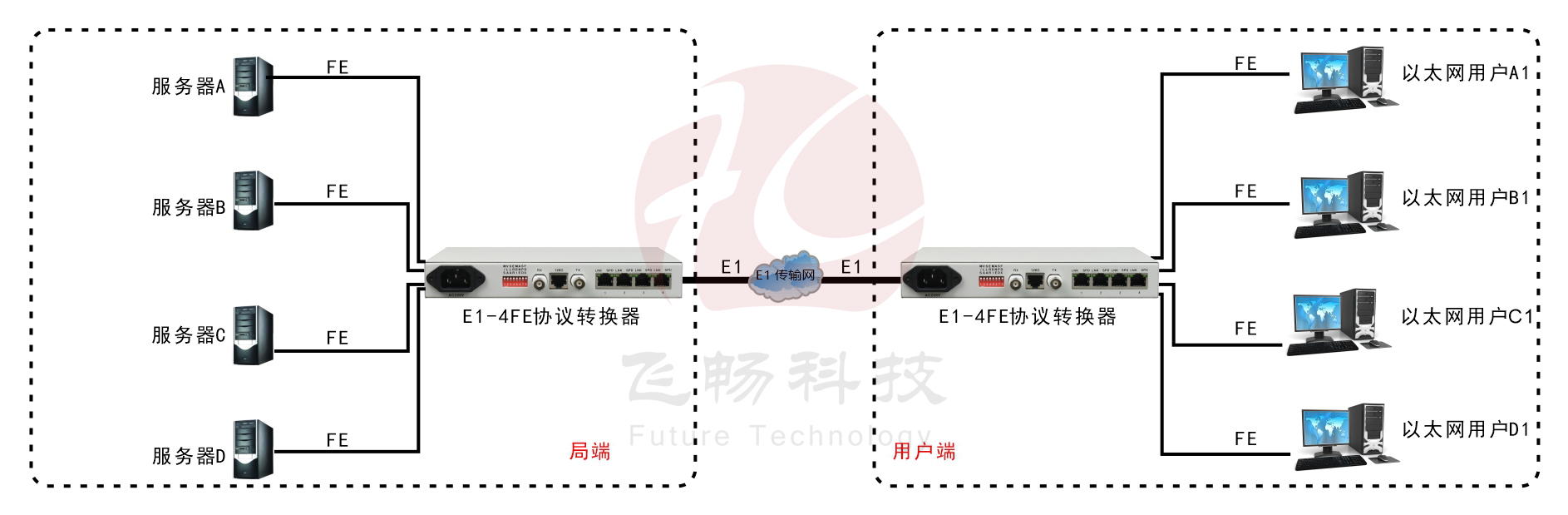

非成幀E1-4ETH邏輯隔離協議轉換器

當設備設置成邏輯隔離時，可實現A－－A1，B－－B1，C－－C1，D－－D1之間的相互獨立通信。
